Exemples d'utilisation d'interfaces thermiques (Gap Filler)

Qu'est-ce qu'une interface thermique (gap filler) en électronique?

Les matériaux d'interfaces thermiques (TIM = Thermal Interface Material) sont très largement utilisés sur tous les systèmes électroniques. Pour cause : les systèmes sont de plus en plus compacts avec toujours plus de puissance. Résultat les composants chauffent davantage. Il faut dissiper cette chaleur pour garantir un bon fonctionnement de l'électronique dans le temps.

Le but de ces matériaux est de remplacer l'air (isolant thermique) autour des composants électroniques. Il s'agit la plupart du temps d'une base silicone pour la souplesse et la tenue mécanique ainsi que pour l'isolation électrique. Cette base silicone est chargée avec des particules conductrices de chaleur (métalliques et/ou céramiques) pour la conductivité thermique.

Ces interfaces thermiques conduisent la chaleur du composant jusqu'au dissipateur (chassis ou radiateur).

Ces matériaux d'interfaces thermiques se présentent sous différentes formes :

  • Les matelas thermiques ou interfaces thermiques : Il s'agit de feuilles de silicone. Faciles à manipuler et à découper.
  • Les pâtes ou graisses thermiques : plus malléables mais plus difficiles à manipuler sur de la maintenance.

Le niveau de conductivité thermique dépend notamment du niveau de charge et du type de particule contenu dans l'interface thermique.

Comment sont utilisées les interfaces thermiques en électronique ?

Chaque application est spécifique et comporte ses propres contraintes. C'est en partie ce qui explique le très large panel d'interfaces thermiques existant.

Interfaces thermiques sur un équipement de puissance (alimentation / Power Supply)

Les équipements de puissance nécessitent de dissiper de fortes chaleurs pour maintenir un fonctionnement optimal.

Le choix des interfaces est primordial pour assurer la durée de vie et la disponibilité de l'équipement.

Interfaces thermiques dans une alimentation (Power Supply)

Interfaces thermiques dans un système d'éclairage LED

Avec de fortes puissances d'éclairage les projecteurs LED chauffent rapidement. Les interfaces thermiques permettent de drainer la chaleur vers le châssis pour la dissipation.

Interfaces thermiques dans un éclairage LED

Interfaces thermiques dans un téléviseur LED

Les LED dégagent beaucoup de chaleur à dissiper. Les interfaces thermiques permettent un fonctionnement optimal de l'ensemble.

Interfaces thermiques dans un téléviseur LED

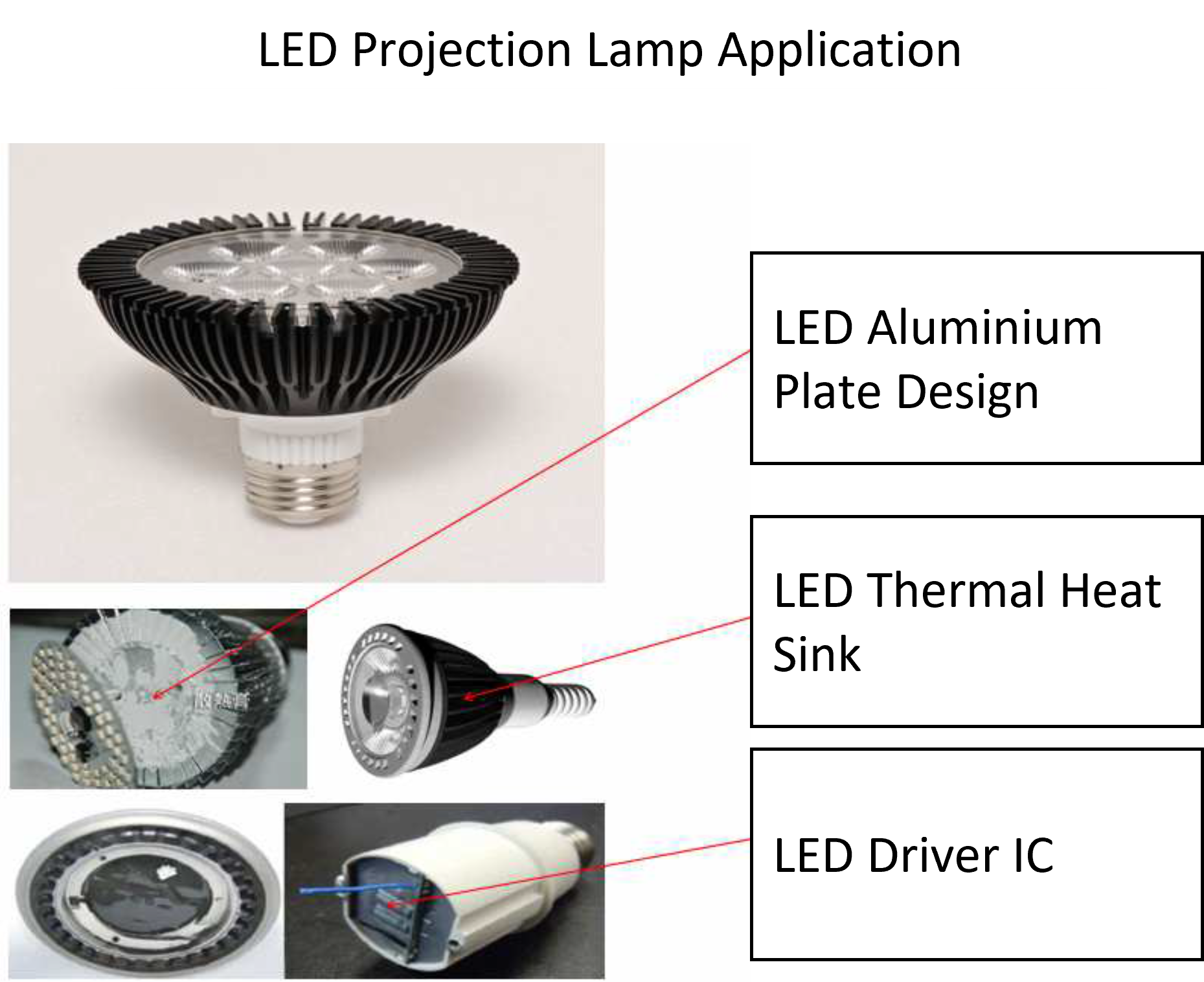

Interfaces thermiques appliquées à un projecteur LED

Les applications LED comportent systématiquement des matériaux de transfert thermique de par les grandes quantités de chaleur à dissiper.

Des matériaux performants sont nécessaires sur ces applications.

Interfaces thermiques montées sur un projecteur LED

Interfaces thermiques dans un routeur WiFi

Les routeurs WiFi doivent assurer un fonctionnement non stop. Une bonne gestion thermique permet à l'équipement de fonctionner des années sans interruptions.

Interfaces thermiques dans un routeur WiFi

Utilisation d'interfaces thermiques sur une carte graphique d'ordinateur.

Sur ce type d'application électronique, des graisses thermiques sont aussi utilisées.

Matériaux thermiques sur une carte graphique

Interfaces thermiques dans la conception d'un serveur

Avec des hauts taux de disponibilités, les serveurs sont soumis à des transferts thermiques constants. Le choix des interfaces thermiques permet de réduire les intervalles de maintenance.

Interface thermiques intégrées à un serveur

Matériaux d'interface thermique sur la conception d'un ordinateur portable

Interfaces thermiques dans un ordinateur portable

Répartition des interfaces thermiques dans un ordinateur portable

Utilisation d'interfaces thermiques sur la carte mère d'un ordinateur

Interfaces thermiques sur une carte mère d'ordinateur

Application d'interfaces thermiques sur des barrettes de RAM (Ordinateur)

Interfaces thermiques sur les barrettes de RAM d'un ordinateur

Application d'interfaces thermiques dans une console de jeu (ex: Xbox ou PS)

Les consoles de jeu sont un bon exemple de l'importance du choix de l'interface thermique. Sur certains modèles des interfaces thermiques de mauvaise qualité entrainent une surchauffe du système après quelques années d'utilisation.

Interfaces thermiques dans une console de jeu

Dissipation thermique sur un téléphone portable

Sur ce type de configuration, c'est le châssis du téléphone qui joue le rôle de dissipateur thermique. Des interfaces fines permettent d'apporter une bonne tenue mécanique de l'assemblage en plus de la conductivité thermique.

Interfaces thermiques dans un téléphone portable

Application d'interfaces thermiques dans la conception d'une tablette

Un refroidissement performant des systèmes de batteries permet une meilleure longévité de vie de l'ensemble.

Interfaces thermiques dans une tablette tactile

Utilisations d'interfaces thermiques dans un système de stockage SSD

Les composants sont conçus pour fonctionner dans une certaines plage de températures. Les matériaux thermiques sont indispensables pour maintenir les composants sous les seuils critiques.

Interfaces thermiques dans un périphérique de stockage SSD

Interfaces thermiques sur des équipements customs

Toute électronique nécessite des composants de gestion de la chaleur. Les interfaces thermiques sont indispensables sur ces applications.
Nous vous accompagnons au cas par cas pour choisir les meilleurs matériaux et assurer la fiabilité de vos systèmes.

Interfaces thermiques sur un développement sur mesure (custom)

Les interfaces thermiques sur des applications spécifiques

Toutes les applications sont très spécifiques, c'est pourquoi il n'existe pas de solutions génériques.

Nos équipes d'ingénieurs sont disponibles pour vous apporter tout le support dans le choix de vos interfaces thermiques.

Nous fournissons ces composants sur des projets militaires, télécoms, médicaux ou encore industriels et automobiles (ex: gestion des batteries). Nous connaissons les contraintes et les spécificités de chacune de ces activités.

COMPELMA dispose de moyens de découpe pour vous proposer toutes les interfaces prêtes à l'emploi par vos équipes.

Et vous, quel est votre projet ?
